Pengertian Dan Sejarah Jaringan Komunikasi Data

(Pengertian Dan Sejarah Jaringan Komunikasi Data) – Pertama kali komputer ditemukan, ia belum bisa berkomunikasi dengan sesamanya. Pada saat itu komputer masih sangat sederhana. Berkat kemajuan teknologi di bidangelektronika, komputer mulai berkembang pesat dan semakin dirasakna manfaatnyadalam kehidupan kita. Saat ini komputer sudah menjamur di mana-mana. Komputertidak hanya dimonopoli oleh perusahaan-perusahaan, universitas-univeristas,atau lembaga-lembaga lainnya, tetapi sekarang komputer sudah dapat dimilikisecara pribadi seperti layaknya kita memiliki radio, dll.

Mayoritaspemakai komputer terdapat di perusahaan-perusahaan atau kantor-kantor. Suatuperusahaan yang besar seringkali memiliki kantor-kantor cabang. Apabila suatuperusahaan yang mempunyai cabang di beberapa tempat adalah tidak efisien apabilasetiap kali dilakukan pengolahan datanya harus dikirim ke pusat komputernya. Perludiperhatikan bahwa berfungsinya suatu komputer untuk mengahasilkan informasiyang benar-benar handal, maka sedapat mungkin data yang dimasukkan benar-benarasli dari tangan pertama pencatat datanya, dan belum mengalami pengolahan daritangan ke tangan.

Apabila demikianbagaimana dengan data yang akan dioleh berasal dari cabang-cabang yang tersebardi beberapa tempat yang jauh letaknya dari pusat komputer. Di sini pentingnyadibangun suatu sistem komputerisasi, terutama untuk mengurangi waktu yangdibutuhkan untuk pengolahan data. Tetapi kenyataannya, dalam sirkulasi suatusistem pengolahan data, pengolahan itu sendiri hanya suatu bagian. Secara garisbesar suatu sistem sirkulasi pengolahan data terdiri dari pengumpulan data,pemrosesan, dan distribusi. Dari sirkulasi ini masalah yang banyak dijumpaidari perusahaan-perusahaan justru dalam hal pengumpulan data dan distribusidata dan informasi untuk beberapa lokasi.

Kemajuantekonologi komunikasi sekarang mempunyai pengaruh pada perkembangan pengolahandata. Data dari satu lokasi dapat dikirim ke lokasi lain dengan alattelekomunikasi. Data perlu dikirim daris satu lokasi ke lokasi lain denganalasan berikut :
<span id="fullpost">

Transaksisering terjadi pada suatu lokasi yang berbeda dengan lokasi pengolahan datanyaatau lokasi di mana data tersebut akan digunakan, sehingga data perlu dikirimke lokasi pengolahan data dan dikirim lagi ke lokasi yang membutuhkan informasidari data tersebut.

Biasanyalebih efisien atau lebih murah mengirim data lewat jalur komunikasi,lebih-lebih bila data telah diorganisasikan melalui komputer, dibandingkandengan cara pengiriman biasa.

Suatuorganisasi yang mempunyai beberapa lokasi pengolahan data, data dari suatulokasi pengolahan yang sibuk dapat membagi tugasnya dengan mengirimkan data kelokasi pengolahan lain yang kurang atau tidak sibuk.

Alat-alatyang mahal seperti alat pencetak grafik atau printer berkecepatan tinggi, sukupdi satu lokasi saja, sehingga lebih hemat.

Untuk data yangmenggunakan komputer, pengiriman data menggunakan sistem transmisi elektronik,biasanya disebut dengan istilah komunikasi data. Teknik komputer dan teknkkomunikasi berkembang dengan pesat. Akibatnya teknik komunikasi data yangmerupakan perpaduan antara kedua teknik tersebut juga berkembang sangat pesat. Akhir-akhirini perkembangan tersebut terasa juga dampaknya di Indonesia, sehinggakeperluan akan tenaga yang terampil dan yang mempunyai pengetahuan komunikasidata juga meningkat.

Untukmengkomunikasikan data dari satu lokasi ke lokasi yang lain, 3 elemen sistemharus tersedia, yaitu sumber data, media transmisi, dan penerima. Jika salahsatu elemen tidak ada, maka komunikasi tidak akan dapat dilakukan. Gambar 1dapat memperjelas mengenai ketiga elemen tersebut. Berikut ini penjelasanmengenai ketiga elemen komunikasi data tersebut.

1. Sumber

Sumber adalah pihak yangmengirim informasi, misalnya pesawat telepon, telex, terminal dan lain-lain. Tugasnyamembangkitkan berita atau informasi dan menempatkannya pada media transmisi. Sumberpada umumnya dilengkapi dengan alat lain (antarmuka atau transducer) yang dapatmengubah informasi yang akan dikirimkan menjadi bentuk yang sesuai dengan mediatransmisi yang digunakan, misalnya menjadi

pulsa listrik

gelombang elektromagnet

pulsa digital seperti PCM (pulse code modulation)

2. Media transmisi

Beberapa mediatransmisi dapat digunakan channel (jalur) transmisi atau carrier dari data yangdikirimkan, dapat berupa kabel, gelombang elektromagnetik, dan lain-lain. Dalamhal ini ia bertugas menerima berita yang dikirimkan oleh suatu sumberinformasi. Transmisi data merupakan proses pengiriman data dari satu sumber kepenerima data. Untuk mengetahui tentang transmisi data lebih lengkap, makaperlu diketahui beberapa hal yang berhubungan dengan proses ini. Hal-hal tersebutmenyangkut :

media transmisi

kapasitas channel transmisi

tipe dari channel transmisi

kode transmisi yang digunakan

mode transmisi

protokol

penanganan kesalahan transmisi

Prosespengubahan informasi menjadi bentuk yang sesuai dengan media transmisi disebutmodulasi. Bila sinyal dimodulasi, maka ia akan dapat menempuh jarak yang jauh. Proses kebalikannyadisebut demodulasi. Media transmisi dapat berupa :

gelombang elektromagnet

sepasang kawat (twisted pair)

serat optik

kabel coax

dan lain-lain

3. Penerima

Penerima adalahalat yang menerima data atau informasi, misalnya pesawat telepon, terminal, danlain-lain. Tugasnya menerima berita yang dikirimkan oleh suatu sumberinformasi. Penerima mempunyai alat lain yang fungsinya kebalikan dari pemancar,yaitu alat informasi yang bentuknya sesuai dengan media transmisi yangdigunakan menjadi bentuk asalnya.

Komunikasi datamenambah dimensi khusus dalam penggunaan sistem komputer. Perkembangannyabegitu pesat, terutama pada tahun terakhir ini. Sekarang ini, hampir-hampirtidak mungkin kita memikirkan suatu sistem komputer yang tidak memilikifasilitas komunikasi data. Komunikasi data juga merupakan gabungan dua teknikyang sama sekali jauh berbeda, yaitu pengolahan data dan telekomunikasi. Secaraumum dapat dikatakan bahwa komunikasi data memberikan fasilitas komunikasijarak jauh dengan sistem komputer. Melalui diagram Venn dapat ditunjukkanperpaduan pengolahan data dan teknik telekomunikasi yang menjadi bentukkomunikasi data.

Bentuk Sistem Komunikasi Data

Suatu sistemkomunikasi data dapat berbentuk offline communication system atau onlinecommunication system. Sistem komunikasi data dapat dimulai dengan sistem yangsederhana, seperti misalnya jaringan akses terminal, yaitu jaringan yangmemungkinkan seorang operator mendapatkan akses ke fasilitas yang tersediadalam jaringan tersebut. Operator bisa mengakses komputer guna memperolehfasilitas, misalnya menjalankan program aplikasi, mengakses database, danmelakukan komunikasi dengan operator lain. Dalam lingkungan ideal, semuafasilitas ini harus tampak seakan-akan dalam terminalnya, walaupun sesungguhnyasecara fisik berada pada lokasi yang terpisah.

Offline communication system

Offlinecommunication system adalah suatu sistem pengiriman data melalui fasilitastelekomunikasi dari satu lokasi ke pusat pengolahan data, tetapi data yangdikirim tidak langsung diproses oleh CPU (Central Processing Unit). Sepertipada Gambar 3, di mana data yang akan diproses dibaca oleh terminal, kemudiadengan menggunakan modem, data tersebut dikirim melalui telekomunikasi. Ditempat tujuan data diterima juga oleh modem, kemudian oleh terminal, datadisimpan ke alamat perekam seperti pada disket, magnetic tape, dan lain-lain. Darialat perekam data ini, nantinya dapat diproses oleh komputer.

Peralatan-peralatanyang diperlukan dalam offline communication system, antara lain :

1.Terminal

Terminal adalahsuatu I/O device yang digunakan untuk mengirim data dan menerima data jarakjauh dengan menggunakan fasilitas telekomunikasi. Peralatan terminal inibermacam-macam, seperti magnetic tape unit, disk drive, paper tape, danlain-lain.

2. Jalurkomunikasi

Jalur komunikasiadalah fasilitas telekomunikasi yang sering digunakan, seperti : telepon,telegraf, telex, dan dapat juga dengan fasilitas lainnya.

3. Modem

Model adalahsingkatan dari Modulator / Demodulator. Suatu alat yang mengalihkan data darisistem kode digital ke dalam sistem kode analog dan sebaliknya.

Online communication system

Berbeda dengansistem komunikasi offline, pada sistem ini data yang dikirim melalui terminaldapat langsung diolah oleh pusat komputer, dalam hal ini CPU. Online communicationsystem dapat berbentuk :

Remote Job Entry (RJE) system

Realtime system

Timesharing system

Distributed data processing system

RJE system

Data yang akandikirim dikumpulkan terlebih dahulu dan secara bersama-sama dikirimkan kekomputer pusat untuk diproses. Karena data dikumpulkan (batch) terlebih duludalam satu periode, maka cara pengolahan system ini disebut dengan batchprocessing system. Hasil dari pengolahan data umumnya ada di komputer pusat dantidak dapat langsung seketika dihasilkannya, karena komputer pusat harussekaligus memproses sekumpulan data yang cukup besar.

Realtime system

Suatu realtime systemmemungkinkan untuk mengirimkan data ke pusat komputer, diproses di pusatkomputer seketika pada saat data diterima dan kemudia mengirimkan kembali hasilpengolahan ke pengirim data saat itu juga. American Airlines merupakan perusahaanyang pertama kali mempelopori sistem ini. Dengan realtime system ini, penumpangpesawat terbang dari suatu bandara atau agen tertentu dapat memesan tiket untuksuatu penerbangan tertentu dan mendapatkan hasilnya kurang dari 15 deitk, hanyasekedat untuk mengetahui apakah masih ada tempat duduk di pesawat atau tidak.

Sistem realtime ini juga memungkinkan penghapusan waktuyang diperlukan untuk pengumpulan data dan distribusi data. Dalam hal iniberlaku komunikasi dua arah, yaitu pengiriman dan penerimaan respon dari pusatkomputer dalam waktu yang relatif cepat

Penggunaan sistem inimemerlukan suatu teknik dalam hal sistem disain, dan pemrograman, hal inidisebabkan karena pada pusat komputer dibutuhkan suatu bank data atau databaseyang siap untuk setiap kebutuhan. Biasanya peralatan yang digunakan sebagaidatabase adalah magnetic disk storage, karena dapat mengolah secara directaccess (akses langsung), dan perlu diketahui bahwa pada sistem ini menggunakankemampuan multiprogramming, untuk melayani berbagai macam keperluan dalam satuwaktu yang sama.

Time sharing system

Time sharing system adalahsuatu teknik penggunaan online system oleh beberapa pemakai secara bergantianmenurut waktu yang diperlukan pemakai (gambar 6). Disebabkan waktu perkembanganproses CPU semakin cepat, sedangkan alat Input/Output tidak dapat mengimbangikecepatan dari CPU, maka kecepatan dari CPU dapat digunakan secara efisiendengan melayani beberapa alat I/O secara bergantian. Christopher Strachy padatahun 1959 telah memberikan ide mengenai pembagian waktu yang dilakukan olehCPU. Baru pada tahun 1961, pertama kali sistem yang benar-benar berbentuk timesharing system dilakukan di MIT (Massachusetts Institute of Technology) dandiberi nama CTSS (Compatible Time Sharing System) yang bisa melayani sebanyak 8pemakai dengan menggunakan komputer IBM 7090.

Salah satupenggunaan time sharing system ini dapat dilihat dalam pemakaian suatu tellerterminal pada suatu bank. Bilamana seorang nasabah datang ke bank tersebutuntuk menyimpan uang atau mengambil uang, maka buku tabungannya ditempatkanpada terminal. Dan oleh operator pada terminal tersebut dicatat melalui papanketik (keyboard), kemudian data tersebut dikirim secara langsung ke pusatkomputer, memprosesnya, menghitung jumlah uang seperti yang dikehendaki, danmencetaknya pada buku tabungan tersebut untuk transaksi yang baru sajadilakukan.

Distributed data processing system

Distributed dataprocessing (DDP) system merupakan bentuk yang sering digunakan sekarang sebagaiperkembangan dari time sharing system. Bila beberapa sistem komputer yang bebastersebar yang masing-masing dapat memproses data sendiri dan dihubungkan denganjaringan telekomunikasi, maka istilah time sharing sudah tidak tepat lagi. DDPsystem dapat didefinisikan sebagai suatu sistem komputer interaktif yangterpencar secara geografis dan dihubungkan dengan jalur telekomunikasi danseitap komputer mampu memproses data secara mandiri dan mempunyai kemampuanberhubungan dengan komputer lain dalam suatu sistem.

Setiap lokasimenggunakan komputer yang lebih kecil dari komputer pusat dan mempunyai simpananluar sendiri serta dapat melakukan pengolahan data sendiri. Pekerjaan yangterlalu besar yang tidak dapat dioleh di tempat sendiri, dapat diambil darikomputer pusat.</span>

Sejarah jaringan komputer

1. TEKNOLOGI INFORMASI DAN KOMUNIKASI MENU INDIKATOR Dasar Jaringan Komputer
2. TEKNOLOGI INFORMASI DAN KOMUNIKASI Sejarah Jaringan Komputer Topologi Jaringan Jaringan komputer berdasarkan peranan & hubungan tiap komputer Jaringan Komputer Dasar Jaringan Komputer Jaringan komputer berdasarkan jangkauan wilayah geografis Macammacam jaringan komputer

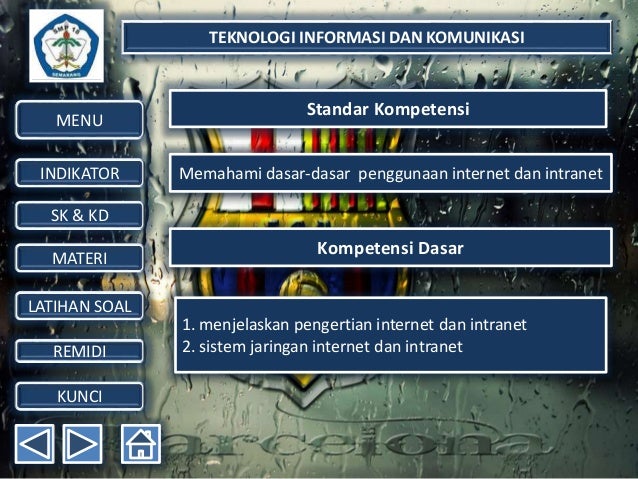

3. TEKNOLOGI INFORMASI DAN KOMUNIKASI MENU INDIKATOR Standar Kompetensi Memahami dasar-dasar penggunaan internet dan intranet SK & KD MATERI Kompetensi Dasar LATIHAN SOAL REMIDI KUNCI 1. menjelaskan pengertian internet dan intranet 2. sistem jaringan internet dan intranet
4. TEKNOLOGI INFORMASI DAN KOMUNIKASI A. Sejarah Jaringan Komputer Konsep jaringan komputer lahir pada tahun 1940-an di Amerika dari sebuah proyek pengembangan komputer MODEL I di laboratorium Bell dan group riset Harvard University yang dipimpin profesor H. Aiken. Pada mulanya proyek tersebut hanyalah ingin memanfaatkan sebuah perangkat komputer yang harus dipakai bersama. Untuk mengerjakan beberapa proses tanpa banyak membuang waktu kosong dibuatlah proses beruntun (Batch Processing), sehingga beberapa program bisa dijalankan dalam sebuah komputer dengan dengan kaidah antrian. Ditahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya super komputer, maka sebuah komputer mesti melayani beberapa terminal (lihat Gambar 1) Untuk itu ditemukan konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System), maka untuk pertama kali bentuk jaringan (network) komputer diaplikasikan. Pada sistem TSS beberapa terminal terhubung secara seri ke sebuah host komputer. Dalam proses TSS mulai nampak perpaduan teknologi komputer dan teknologi telekomunikasi yang pada awalnya berkembang sendiri-sendiri.

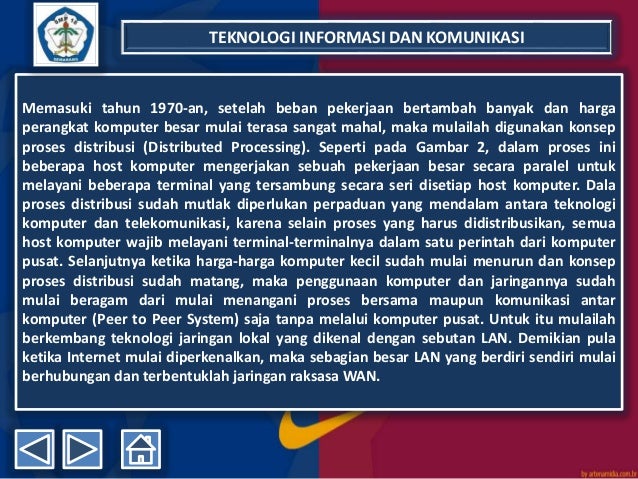

5. TEKNOLOGI INFORMASI DAN KOMUNIKASI Memasuki tahun 1970-an, setelah beban pekerjaan bertambah banyak dan harga perangkat komputer besar mulai terasa sangat mahal, maka mulailah digunakan konsep proses distribusi (Distributed Processing). Seperti pada Gambar 2, dalam proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap host komputer. Dala proses distribusi sudah mutlak diperlukan perpaduan yang mendalam antara teknologi komputer dan telekomunikasi, karena selain proses yang harus didistribusikan, semua host komputer wajib melayani terminal-terminalnya dalam satu perintah dari komputer pusat. Selanjutnya ketika harga-harga komputer kecil sudah mulai menurun dan konsep proses distribusi sudah matang, maka penggunaan komputer dan jaringannya sudah mulai beragam dari mulai menangani proses bersama maupun komunikasi antar komputer (Peer to Peer System) saja tanpa melalui komputer pusat. Untuk itu mulailah berkembang teknologi jaringan lokal yang dikenal dengan sebutan LAN. Demikian pula ketika Internet mulai diperkenalkan, maka sebagian besar LAN yang berdiri sendiri mulai berhubungan dan terbentuklah jaringan raksasa WAN.

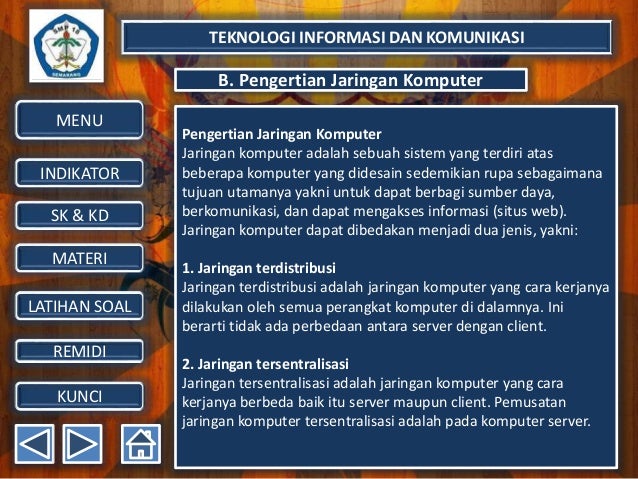

6. TEKNOLOGI INFORMASI DAN KOMUNIKASI B. Pengertian Jaringan Komputer MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Pengertian Jaringan Komputer Jaringan komputer adalah sebuah sistem yang terdiri atas beberapa komputer yang didesain sedemikian rupa sebagaimana tujuan utamanya yakni untuk dapat berbagi sumber daya, berkomunikasi, dan dapat mengakses informasi (situs web). Jaringan komputer dapat dibedakan menjadi dua jenis, yakni: 1. Jaringan terdistribusi Jaringan terdistribusi adalah jaringan komputer yang cara kerjanya dilakukan oleh semua perangkat komputer di dalamnya. Ini berarti tidak ada perbedaan antara server dengan client. 2. Jaringan tersentralisasi Jaringan tersentralisasi adalah jaringan komputer yang cara kerjanya berbeda baik itu server maupun client. Pemusatan jaringan komputer tersentralisasi adalah pada komputer server.

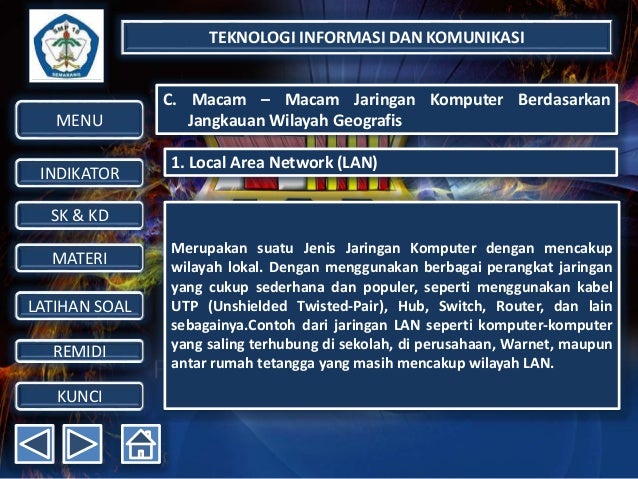

7. TEKNOLOGI INFORMASI DAN KOMUNIKASI MENU INDIKATOR C. Macam – Macam Jaringan Komputer Berdasarkan Jangkauan Wilayah Geografis 1. Local Area Network (LAN) SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Merupakan suatu Jenis Jaringan Komputer dengan mencakup wilayah lokal. Dengan menggunakan berbagai perangkat jaringan yang cukup sederhana dan populer, seperti menggunakan kabel UTP (Unshielded Twisted-Pair), Hub, Switch, Router, dan lain sebagainya.Contoh dari jaringan LAN seperti komputer-komputer yang saling terhubung di sekolah, di perusahaan, Warnet, maupun antar rumah tetangga yang masih mencakup wilayah LAN.

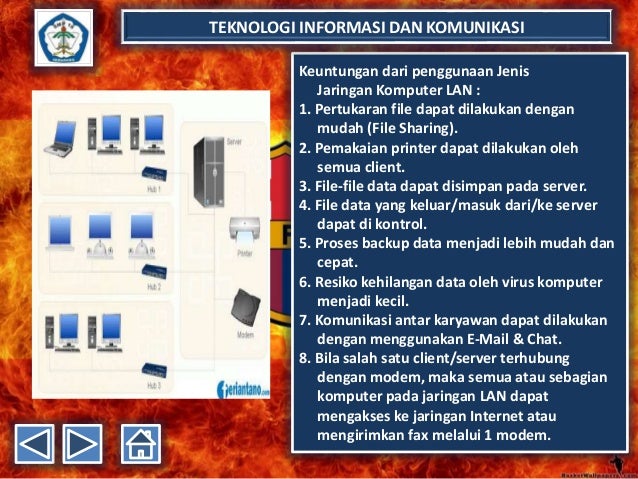

8. TEKNOLOGI INFORMASI DAN KOMUNIKASI Keuntungan dari penggunaan Jenis Jaringan Komputer LAN : 1. Pertukaran file dapat dilakukan dengan mudah (File Sharing). 2. Pemakaian printer dapat dilakukan oleh semua client. 3. File-file data dapat disimpan pada server. 4. File data yang keluar/masuk dari/ke server dapat di kontrol. 5. Proses backup data menjadi lebih mudah dan cepat. 6. Resiko kehilangan data oleh virus komputer menjadi kecil. 7. Komunikasi antar karyawan dapat dilakukan dengan menggunakan E-Mail & Chat. 8. Bila salah satu client/server terhubung dengan modem, maka semua atau sebagian komputer pada jaringan LAN dapat mengakses ke jaringan Internet atau mengirimkan fax melalui 1 modem.

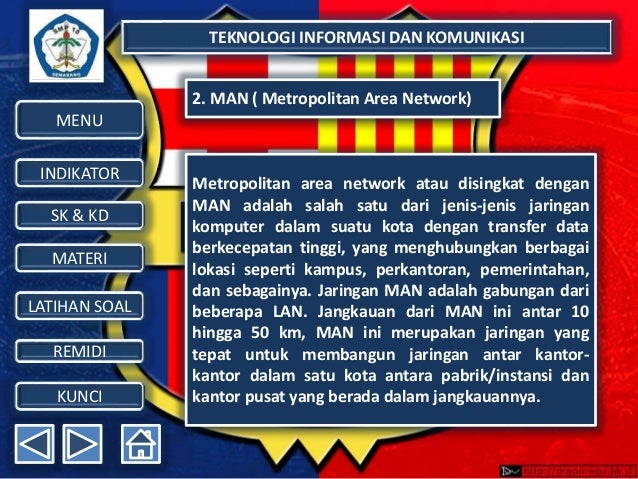

9. TEKNOLOGI INFORMASI DAN KOMUNIKASI 2. MAN ( Metropolitan Area Network) MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Metropolitan area network atau disingkat dengan MAN adalah salah satu dari jenis-jenis jaringan komputer dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantorkantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.
10. TEKNOLOGI INFORMASI DAN KOMUNIKASI Keuntungan dari jenis jaringan MAN ini diantaranya adalah cakupan wilayah jaringan lebih luas sehingga untuk berkomunikasi menjadi lebih efisien, mempermudah dalam hal berbisnis, dan juga keamanan dalam jaringan menjadi lebih baik. Kerugian dari jenis jaringan MAN seperti lebih banyak menggunakan biaya operasional, dapat menjadi target operasi oleh para Cracker untuk mengambil keuntungan pribadi, dan untuk memperbaiki jaringan MAN diperlukan waktu yang cukup lama.

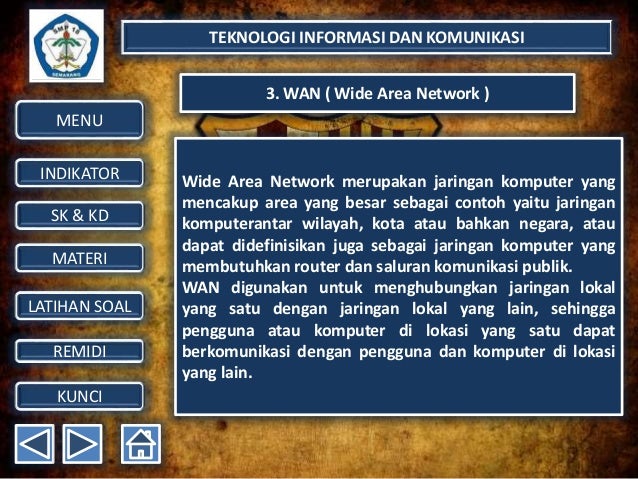

11. TEKNOLOGI INFORMASI DAN KOMUNIKASI 3. WAN ( Wide Area Network ) MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputerantar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.

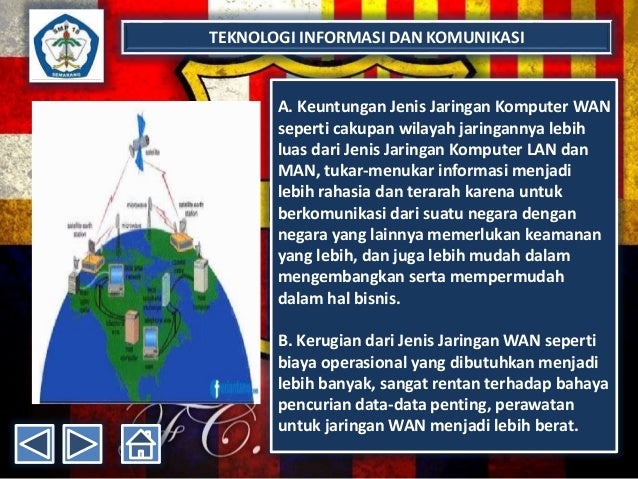

12. TEKNOLOGI INFORMASI DAN KOMUNIKASI A. Keuntungan Jenis Jaringan Komputer WAN seperti cakupan wilayah jaringannya lebih luas dari Jenis Jaringan Komputer LAN dan MAN, tukar-menukar informasi menjadi lebih rahasia dan terarah karena untuk berkomunikasi dari suatu negara dengan negara yang lainnya memerlukan keamanan yang lebih, dan juga lebih mudah dalam mengembangkan serta mempermudah dalam hal bisnis. B. Kerugian dari Jenis Jaringan WAN seperti biaya operasional yang dibutuhkan menjadi lebih banyak, sangat rentan terhadap bahaya pencurian data-data penting, perawatan untuk jaringan WAN menjadi lebih berat.

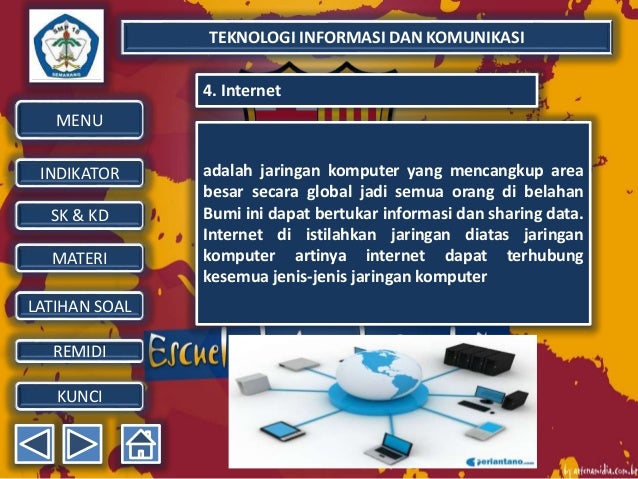

13. TEKNOLOGI INFORMASI DAN KOMUNIKASI 4. Internet MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI adalah jaringan komputer yang mencangkup area besar secara global jadi semua orang di belahan Bumi ini dapat bertukar informasi dan sharing data. Internet di istilahkan jaringan diatas jaringan komputer artinya internet dapat terhubung kesemua jenis-jenis jaringan komputer

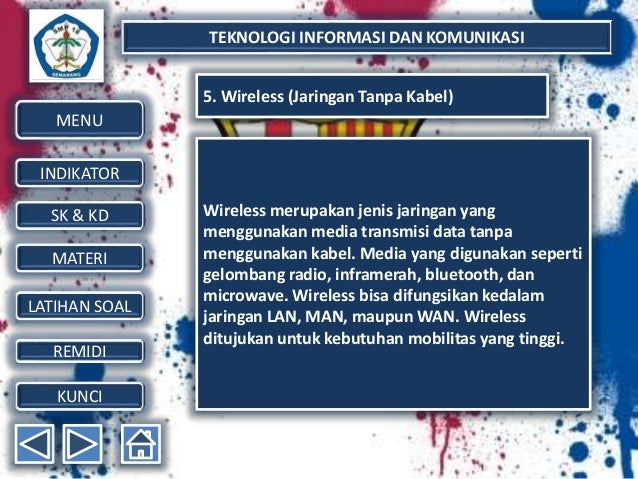

14. TEKNOLOGI INFORMASI DAN KOMUNIKASI 5. Wireless (Jaringan Tanpa Kabel) MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Wireless merupakan jenis jaringan yang menggunakan media transmisi data tanpa menggunakan kabel. Media yang digunakan seperti gelombang radio, inframerah, bluetooth, dan microwave. Wireless bisa difungsikan kedalam jaringan LAN, MAN, maupun WAN. Wireless ditujukan untuk kebutuhan mobilitas yang tinggi.
15. TEKNOLOGI INFORMASI DAN KOMUNIKASI Keuntungan jenis jaringan Wireless seperti kenyamanan untuk terhubung ke jaringan tanpa dibatasi oleh kabel, lebih ke arah pengguna yang memerlukan mobilitas yang tinggi, dan tidak terlalu memerlukan kabel jaringan. Kerugian jenis jaringan Wireless seperti transmisi data kepada para pengguna yang lebih lambat dari penggunaan jaringan dengan kabel, memerlukan keamanan yang ketat karena orang yang berada di luar jaringan bisa menerobos ke dalam jaringan Wireless.

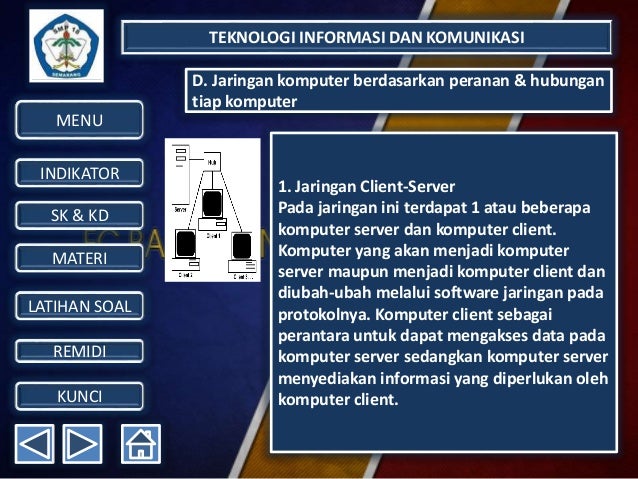

16. TEKNOLOGI INFORMASI DAN KOMUNIKASI D. Jaringan komputer berdasarkan peranan & hubungan tiap komputer MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI 1. Jaringan Client-Server Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client.
17. TEKNOLOGI INFORMASI DAN KOMUNIKASI 2. Jaringan Peer-to-peer MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.

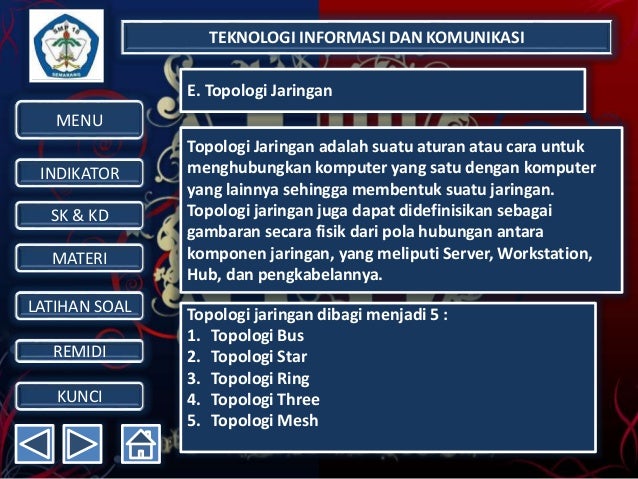

18. TEKNOLOGI INFORMASI DAN KOMUNIKASI E. Topologi Jaringan MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Topologi Jaringan adalah suatu aturan atau cara untuk menghubungkan komputer yang satu dengan komputer yang lainnya sehingga membentuk suatu jaringan. Topologi jaringan juga dapat didefinisikan sebagai gambaran secara fisik dari pola hubungan antara komponen jaringan, yang meliputi Server, Workstation, Hub, dan pengkabelannya. Topologi jaringan dibagi menjadi 5 : 1. Topologi Bus 2. Topologi Star 3. Topologi Ring 4. Topologi Three 5. Topologi Mesh

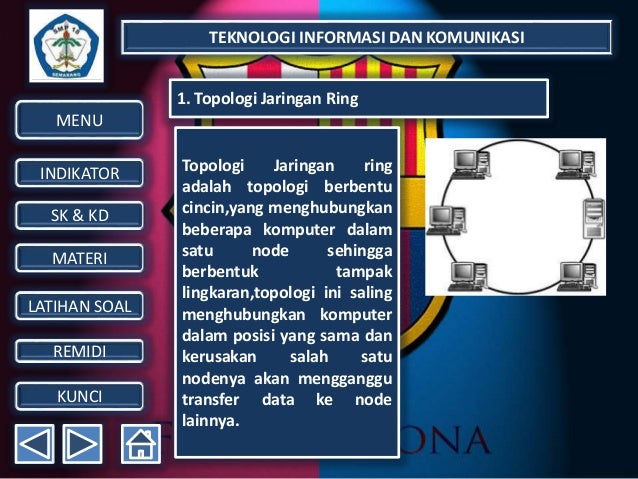

19. TEKNOLOGI INFORMASI DAN KOMUNIKASI 1. Topologi Jaringan Ring MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Topologi Jaringan ring adalah topologi berbentu cincin,yang menghubungkan beberapa komputer dalam satu node sehingga berbentuk tampak lingkaran,topologi ini saling menghubungkan komputer dalam posisi yang sama dan kerusakan salah satu nodenya akan mengganggu transfer data ke node lainnya.
20. TEKNOLOGI INFORMASI DAN KOMUNIKASI 2. Topologi Jaringan Star atau Topologi Bintang MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Topologi Jaringan star adalah topologi jaringan yang terdapat perangkat kontrol/server sebagai pengatur dan pengendali komunikasi data. Sedangkan perangkat lainnya terhubung dengan perangkat kontrol/server sehingga pengiriman data akan melalui perangkat kontrol/server.topologi ini adalah topologi yang dianggap paling mudah,karena mudah dalam segi konfigurasi,pemasangan dan lain sebagaianya.topologi jaringan star ini pun adalah topologi yang biasanya anda lihat dipakai dalam topologi sebuah warnet.

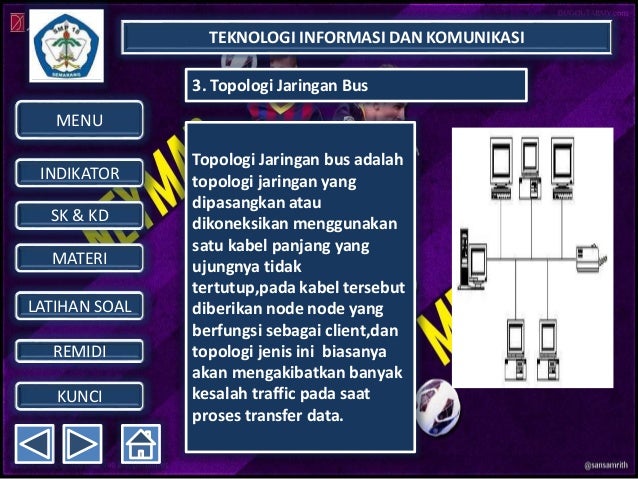

21. TEKNOLOGI INFORMASI DAN KOMUNIKASI 3. Topologi Jaringan Bus MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Topologi Jaringan bus adalah topologi jaringan yang dipasangkan atau dikoneksikan menggunakan satu kabel panjang yang ujungnya tidak tertutup,pada kabel tersebut diberikan node node yang berfungsi sebagai client,dan topologi jenis ini biasanya akan mengakibatkan banyak kesalah traffic pada saat proses transfer data.

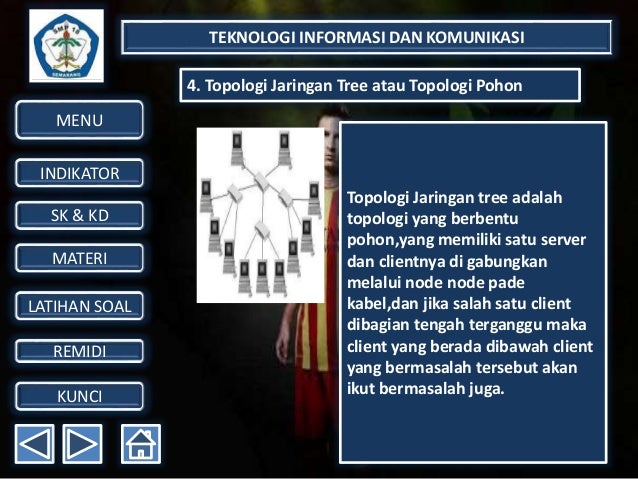

22. TEKNOLOGI INFORMASI DAN KOMUNIKASI 4. Topologi Jaringan Tree atau Topologi Pohon MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Topologi Jaringan tree adalah topologi yang berbentu pohon,yang memiliki satu server dan clientnya di gabungkan melalui node node pade kabel,dan jika salah satu client dibagian tengah terganggu maka client yang berada dibawah client yang bermasalah tersebut akan ikut bermasalah juga.

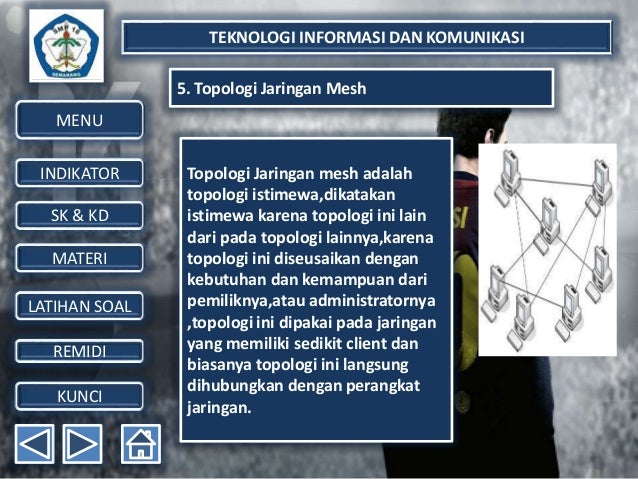

23. TEKNOLOGI INFORMASI DAN KOMUNIKASI 5. Topologi Jaringan Mesh MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Topologi Jaringan mesh adalah topologi istimewa,dikatakan istimewa karena topologi ini lain dari pada topologi lainnya,karena topologi ini diseusaikan dengan kebutuhan dan kemampuan dari pemiliknya,atau administratornya ,topologi ini dipakai pada jaringan yang memiliki sedikit client dan biasanya topologi ini langsung dihubungkan dengan perangkat jaringan.

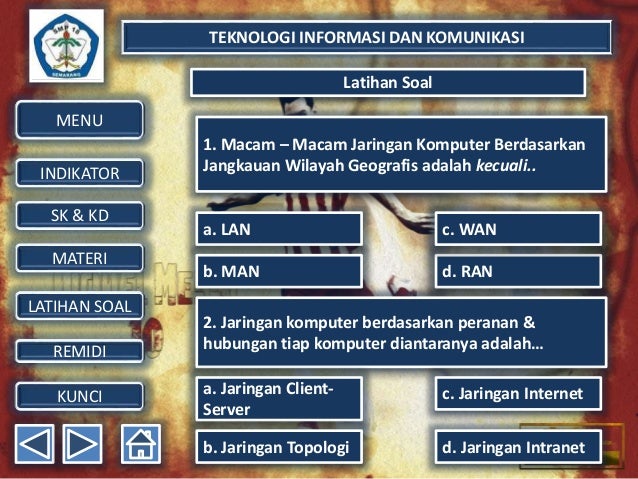

24. TEKNOLOGI INFORMASI DAN KOMUNIKASI Latihan Soal MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI 1. Macam – Macam Jaringan Komputer Berdasarkan Jangkauan Wilayah Geografis adalah kecuali.. a. LAN c. WAN b. MAN d. RAN 2. Jaringan komputer berdasarkan peranan & hubungan tiap komputer diantaranya adalah… a. Jaringan ClientServer c. Jaringan Internet b. Jaringan Topologi d. Jaringan Intranet

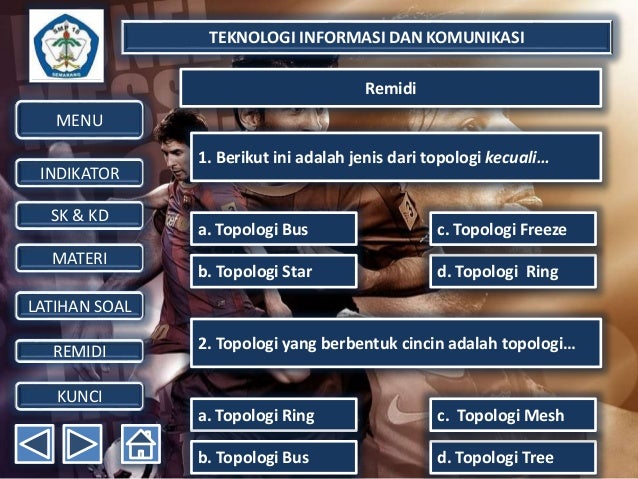

25. TEKNOLOGI INFORMASI DAN KOMUNIKASI Remidi MENU INDIKATOR SK & KD MATERI 1. Berikut ini adalah jenis dari topologi kecuali… a. Topologi Bus c. Topologi Freeze b. Topologi Star d. Topologi Ring LATIHAN SOAL REMIDI 2. Topologi yang berbentuk cincin adalah topologi… KUNCI a. Topologi Ring c. Topologi Mesh b. Topologi Bus d. Topologi Tree
26. TEKNOLOGI INFORMASI DAN KOMUNIKASI Kunci MENU INDIKATOR SK & KD MATERI LATIHAN SOAL REMIDI KUNCI Uji Kompetensi 1. D 2. A Remidi 1. C 2. A

Macam-Macam Topologi Jaringan Komputer

1. Topologi Ring

Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.

• Kelebihan dari topologi jaringan komputer ring adalah pada kemudahan dalam proses pemasangan dan instalasi, penggunaan jumlah kabel lan yang sedikit sehingga akan menghemat biaya.
• Kekurangan paling fatal dari topologi ini adalah, jika salah satu komputer ataupun kabel nya bermasalah, maka pengiriman data akan terganggu bahkan error.

2. Topologi Bus
Topologi jaringan komputer bus tersusun rapi seperti antrian dan  menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.

• Kelebihan dari bus hampir sama dengan ring, yaitu kabel yang digunakan tidak banyak dan menghemat biaya pemasangan.
• Kekurangan topologi bus adalah jika terjadi gangguan atau masalah pada satu komputer bisa menggangu jaringan di komputer lain, dan untuk topologi ini sangat sulit mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh harus menggunakan repeater.

3. Topologi Star
Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain.Topologi jaringan komputer inilah yang paling banyak digunakan sekarang karena kelebihannya lebih banyak.

• Kelebihan topologi ini adalah sangat mudah mendeteksi komputer mana yang mengalami gangguan, mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain, serta tingkat keamanan sebuah data lebih tinggi, .
• Kekurangannya topologi jaringan komputer ini adalah, memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub, dan kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.

4. Topologi Mesh
Pada topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringannya menggunakan kabel tunggal, jadi proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain ataupun switch atau hub.

• Kelebihanya adalah proses pengiriman lebih cepat dan tanpa melalui komputer lain, jika salah satu komputer mengalami kerusakan tidak akan menggangu komputer lain.
• Kekurangan dari topologi ini sudah jelas, akan memakan sangat banyak biaya karena membutuhkan jumlah kabel yang sangat banyak dan setiap komputer harus memiliki Port I/O yang banyak juga, selain itu proses instalasi sangat rumit.

5. Topologi Tree
Topologi jaringan komputer Tree merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.

• Kelebihan topologi tree adalah mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.
• Kekurangan nya yaitu menggunakan banyak kabel, sering terjadi tabrakan dan lambat, jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.
